商品の詳細:
|
| スクリーン・サイズ: | 21.5" | 視野角: | 89/89/89/89 （タイプ。） （CR≥10） |
|---|---|---|---|
| リフレッシュ レートを: | 60Hz | 信号方式: | LVDS （2 CH、8ビット）、ターミナル、30のピン |
| わずかな入れられた電圧: | わずかな入れられた電圧 | バックライトのタイプ: | 15S4P WLED、30K時間 |
| ハイライト: | 250 Nit TFT LCDのパネル,21.5インチTFT LCDのパネル,30のピンtft ipsの表示 |
||
概説

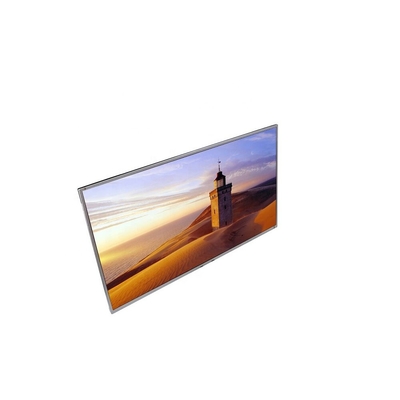

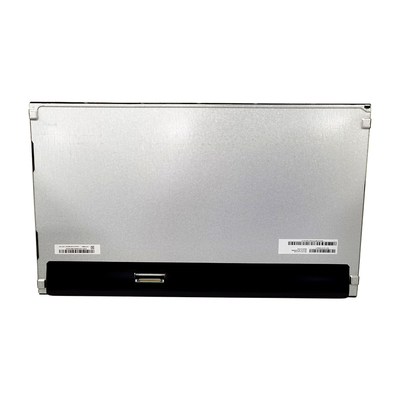

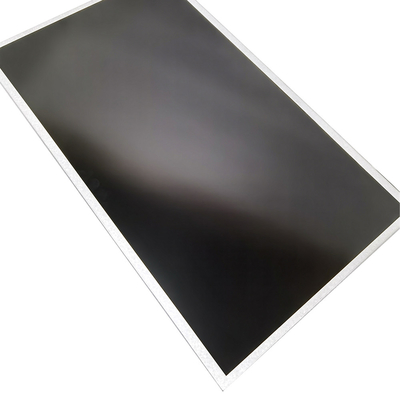

この指定は21.5インチ幅色Si TFT-LCDモジュールT215HVN01.1に適用する。
表示は完全なHD - 1920年--を支える（H） X 1080 （V）スクリーン フォーマットおよび16.7M色（8ビットRGB
データ入力）。入力インターフェイスはデュアル・チャネルLVDSであり、このモジュールは運転者を含んでいない
バックライトのための板。
指定
| 項目 | 単位 | 指定 |
| スクリーンの対角線 | [mm] | 546.86 （21.53"） |
| 作用面積 | [mm] | （v） 476.64 （h） X 268.11 |
| ピクセルH X V | 1920年の（x3） x 1080 | |
| ピクセル ピッチ | [um] | 248.25 （1つのトライアドごとに） x248.25 |
| ピクセル整理 | R.G.B.Verticalの縞 | |
| 表示モード | 黒いVAモード、普通 | |
| 白い光（中心） | [cd/m2] | 250 （タイプ。） |
| 対照の比率 | 3000タイプ。） | |
| 応答時間 | [msec] | 18ms （タイプ。、オン/オフ） |
|
パワー消費量 （LCDのモジュール+ Backlighの単位） |
[ワット] |
15.2タイプ。） LCDモジュール∶PDD （タイプ。） =3.1@すべての白いパターン、Fv-60Hzのバックライトの単位: PBLU （タイプ。） = 12.1@Is =65mA |
| 重量 | [グラム] | 1670 |
| 輪郭次元 | [mm] | 495.6 （H） x 292.2の（V） x10.6 （D）タイプ。 |
| 電気インターフェイス | デュアル・チャネルLVDSの8ビットRGBデータ入力 | |
| サポート色 | 16.7M色 | |
| 表面処理 | 、3H防眩 | |
|
温度較差 作動 貯蔵（船積み） |
[o C] [o C] |
0から+50 -20から+60 |
| RoHSの承諾 | RoHSの承諾 | |
| TCOの承諾 | TCO 6.0の承諾 |
永久的な損傷は次の最高の評価を超過していたら起こるかもしれない
| 記述 | Min. | 最高。 | 単位 | 注目 |
| perating温度 | 0 | 50 | PC] | ノート2-1 |
| ガラス表面温度（操作） | 0 | 65 | reo | 判断されるただノート2-1Function |
| perationの湿気 | 5 | 90 | [%RH] | ノート2-1 |
| 保管温度 | -20 | 60 | PC] | |
| 貯蔵の湿気 | 5 | 90 | T%RH] |
推薦された作動条件
| 記号 | 記述 | 分 | タイプ | 最高 | 単位 | 注目 |
| VDD | 電源の入れられた電圧 | 4.5 | 5 | 5.5 | [ボルト] | |
| IDD | 電源の入力電流（RMs） | 0.62 | 0.74 | [A] | VDD=5.0Vの黒いパターン、Fv=6OHz | |
| 0.7 | 0.84 | [A] | VDD=5.0Vの黒いパターン、Fv=75Hz | |||
| PDD | VDDのパワー消費量 | 3.1 | 3.7 | [ワット] | VDD=5.0Vの黒いパターン、Fv=60Hz | |
| 3.5 | 4.2 | ワット] | VDD=5.0Vの黒いパターン、Fv=75Hz | |||
| IRush | 現在の侵入 | 3 | [A] | ノート3-1 | ||
| VDDrp | 正当なVDDのさざ波電圧 | 500 | [mV] | VDD= 5.0Vの黒いパターン、Fv=75Hz |
次のショー21.5インチ色TFT-LCDモジュールのブロック ダイヤグラム。
細部
デッサン
