商品の詳細:
|
| 製品名: | TFT LCDのパネル | サイズ: | 17" |
|---|---|---|---|
| アスペクト レシオ: | 5:4 | ドット ピッチ: | 0.088×0.264 （H×V） |
| 視野角（v/h）: | 85/85/80/80 （タイプ。） （CR≥10） | 電圧供給: | 5.0V （タイプ。） |
| Pinピッチ: | 1.0 mm | ||
| ハイライト: | 1024デュアル・チャネルTFT LCDのパネル,17インチLVDS LCDの表示,TFT LCDのパネル30ピン |
||
概説

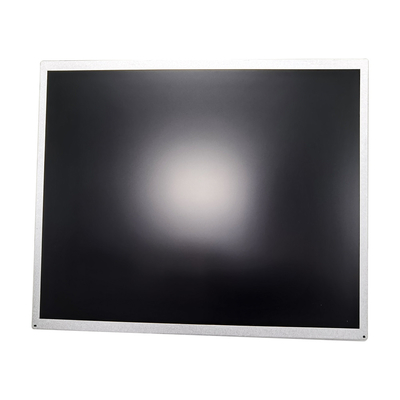

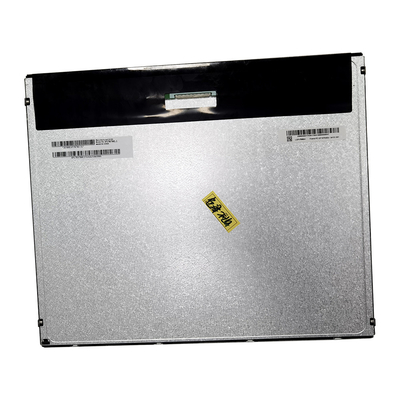

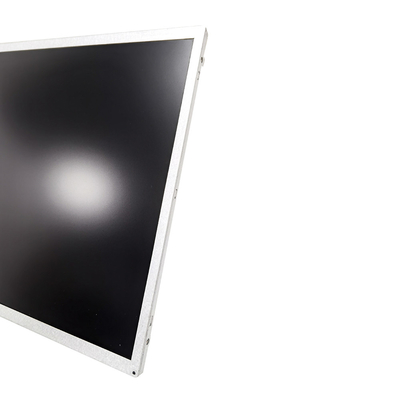

この指定は17インチ幅色Si TFT-LCDモジュールCJM170ETN01.1に適用する。
表示はSXGA+ （1280支える（H） X 1024の（V））をスクリーン フォーマットおよび16.7M色（RGB 6ビット+
こんにちはFRCデータ）。入力インターフェイスはデュアル・チャネルLVDSであり、このモジュールは含んでいない
バックライトのための運転者板。
表示特徴
以下の項目は25℃条件の下でテーブルで概略特徴である:
| 項目 | 単位 | 指定 |
| スクリーンの対角線 | [mm] | 432 （17.0」） |
| 作用面積 | [mm] | 337.920 （H） x 270.336 （V） |
| ピクセルHx V | 1280x 3 （RGB） x 1024 | |
| ピクセル ピッチ | [mm] | 0.264の（1つのトライアドごとに） x 0.264 |
| ピクセル整理 | R.G.B. 縦縞 | |
| 表示モード | 普通白い | |
| 白い光（中心） | [cd/m2] | 250 （タイプ。） |
| 対照の比率 | 1000∶1 （タイプ。） | |
| 応答時間 | [msec] | 5 （タイプ。、オン/オフ） |
|
パワー消費量 （LCDのモジュール+ Backlighの単位） |
[ワット] |
9.91 （タイプ。） LCDのmodul:PDD （タイプ。）の=3 @黒いパターン、 Fv=60HzBacklightの単位:PBLU （タイプ。） =6.91 @ls=60mA |
| 重量 | [グラム] | 1273 （タイプ。） |
| 輪郭次元 | [mm] | 358.5 （H） x 296.5 （V） x 10.3 （D） （タイプ。） |
| 電気インターフェイス | デュアル・チャネルLVDS | |
| サポート色 | 16.7M色（RGB 6ビット+Hi FRCデータ） | |
| 表面処理 | 防眩タイプ、硬度3H | |
|
温度較差 作動 貯蔵（船積み） |
[oc] [oc] |
0から+50 -20から+60 |
| RoHSの承諾 | RoHSの承諾 | |
| TCOの承諾 | TCO6.0承諾 |
永久的な損傷は次の最高の評価を超過していたら起こるかもしれない。
| 記号 | 記述 | 分 | 最高 | 単位 | 注目 |
| VDD |
電源 入れられた電圧 |
GND-0.3 | 6.0 | [ボルト] | Ta=25℃ |
推薦された作動条件
| 記号 | 記述 | 分 | YP | 最高 | 単位 | 注目 |
| VDD | 力のsupplyInputの電圧 | 4.5 | 5 | 5.5 | [ボルト] | |
| IDD | 力のsupplyInputの流れ（RMs） | 0.6 | 0.72 | [A] | VDD=5.0Vの黒いパターン、Fv=60Hz | |
| 0.72 | 0.87 | [A] | VDD=5.0Vの黒いパターン、Fv=75Hz | |||
| PDD | VDD PowerConsumption | 3 | 3.6 | [ワット] | VDD= 5.0Vの黒いパターン、Fv=60Hz | |
| 3.6 | 4.32 | [ワット] | VDD=5.0Vの黒いパターン、Fv=75Hz | |||
| IRush | 現在の侵入 | 3 | [A] | ほこり3-1 | ||
| VDDrp | VDDRippleの正当な電圧 | 500 | m | VDD=5.0Vの黒いパターン、Fv=75Hz |
細部
デッサン
