商品の詳細:
|
| タイプ: | 4本のワイヤー抵抗タッチ パネル | ワイヤー: | 4wires |
|---|---|---|---|
| 耐久性: | >35，000,000の接触 | 接触ポイント: | 1つの接触ポイント |
| 光通信: | 82% | 供給電圧: | DC5V |
| 応答: | <15ms> | カスタマイズされる: | サポート |
| ハイライト: | 4本のワイヤー抵抗タッチ画面のパネル,7inch抵抗タッチ画面,産業抵抗タッチ画面のパネル |
||
抵抗4ワイヤーは抵抗技術の基本的な感知方法である。
均一抵抗の価値がある上および下の透明な伝導性シートは、ギャップとの互いに直面している。上シートが触れられるとき、上シートの収穫の触れられたポイントによっては、最下シートが接触し。接点は行なわれ、位置は感じられる。
アナログの4怒りの抵抗技術の特徴として、他のシートに横の方向のための電極がある間、1枚のシートに縦の方向のための電極がある。触れられたポイントの電圧は他のシートによって測定される。このように、XおよびYの方向の触れられたポイントは検出される。
仕事はいかに抵抗タッチ画面をするか。
簡単な言葉では、抵抗タッチ画面は圧力の適用によって答えるタッチ依存 ディスプレイである。接触がタッチスクリーンの表面になされるとき、これら二つのシートは一緒に押される。各シートに接触の精密な位置を登録する横および垂直線がある。
4ワイヤーと5ワイヤー技術の構造違いがあるか。
アナログ4ワイヤー抵抗技術と同じようにちょうどギャップとの互いに中間直面している上および下のシートから、アナログ5ワイヤー抵抗センサー成っている。アナログ4ワイヤー抵抗技術とは違って、電極はアナログ5ワイヤー技術に最下シートの4つのコーナーに置かれる。感知プロセスは次としてある
主な特長
プロダクトの指定
| 4本のワイヤー抵抗タッチ パネルの指定 | |
| 概要のサイズ | 5.7インチから22インチ |
| 適合と | パネル・ディスプレイ装置 |
| 機械 | |
| 入れられた方法 | 指か手袋をはめた手（ゴム、布または革） |
| 活動的な力 | スタイラスか指または類似した <45g> |
| 球の影響 | ø13.0.鋼鉄Ball/9g、Height=30cm、1回、損傷無し[中心区域の影響] |
| 耐久性 | >35，000,000の接触 |
| 定位置正確さ | <1> |
| 光学 | |
| 光通信 | 82% |
| 明確な表面 | <3> |
| 防眩表面 | <4> |
| 反ニュートン | <10> |
| 光沢 | ASTM D 2457のハード上塗を施してある前部表面の調和でテストされる90±20光沢の単位 |
| 電気 | |
| 供給電圧 | DC5V |
| 回路の抵抗 | X:20~25Ω0、Y:20~250Ω |
| 直線性 | X<1> |
| 応答 | <15ms> |
| 絶縁材 | >20MΩ/25V （DC） |
| 持久力 | DC50V/60secの代理の損傷無し。 |
| 決断 | 4096 x 4096のコントローラーの決断に基づく |
| 環境 | |
| 操作の温度 | -10°C | +60°C |
| 操作の湿気 | 20%RH | 85%RHの凝縮無し |
| 保管温度 | -40°C | +80°C |
| 貯蔵の湿気 | 10%RH | 90%RHの凝縮無し |
| 防水 | 作用面積に加えられる流水によって傷つけられなくて |
| 信頼性 | |
| 熱周期 | 70°C /240 hrs |
| 冷たい周期 | -40°C /240 hrs |
| 熱周期 | -40°C ~7°0C [60 min./周期] *10周期 |
| Operationgシステム | |
| 操作システム | Linux Dos/Windows ME/95/98/NT4.0/XP/2000/7 /Mac OS |
| 保証 | |
| タッチ画面1年 | |
| 接触コントローラー1年 | |

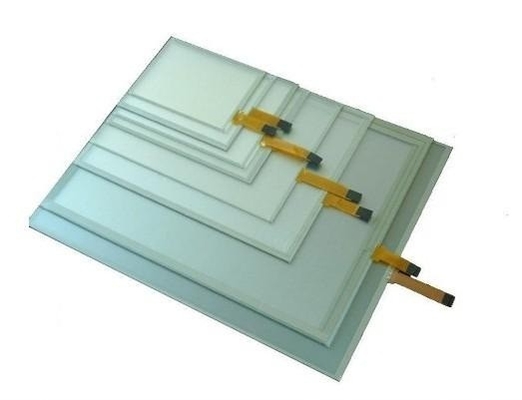

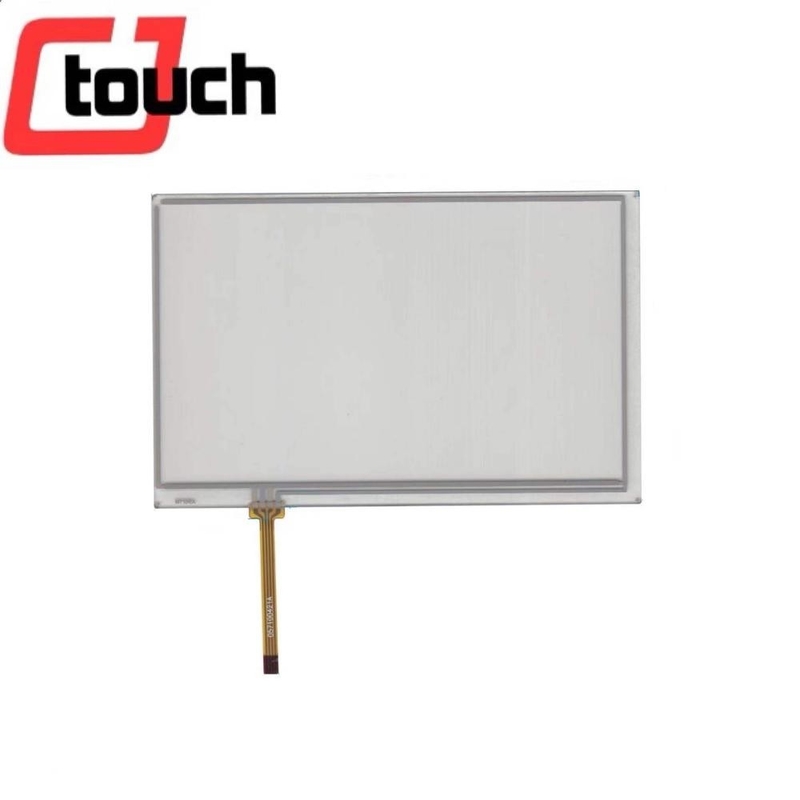

プロダクトの映像
技術的なデッサン
