商品の詳細:
|
| タイプ: | 4本のワイヤー抵抗タッチ画面 | 絶縁材: | >20MΩ/25V （DC） |
|---|---|---|---|
| 耐久性: | >35，000,000の接触 | 光通信: | 82% |
| 供給電圧: | DC5V | ワイヤー: | 4wires |
| 応答: | <15ms> | カスタマイズされる: | サポート |
| ハイライト: | POSの抵抗タッチ画面,POS 19インチのタッチ画面のパネル,19インチの抵抗タッチ画面 |
||
仕事はいかに抵抗タッチ画面をするか。
簡単な言葉では、抵抗タッチ画面は圧力の適用によって答えるタッチ依存 ディスプレイである。接触がタッチスクリーンの表面になされるとき、これら二つのシートは一緒に押される。各シートに接触の精密な位置を登録する横および垂直線がある。
感知プロセスは次としてある。
感知プロセス電圧は上シートに電極X1およびX2の間で課される。それから、そこに上シートでX1およびX2に平行である等電位配分形作られる。
電極X1が0Vであると仮定して（地上）、そして電極X2に5Vを課しなさい。右および左の電極間の中心点が触れられれば、2.5Vは最下シートによって測定される。X1 （X2からの4/5）からのポイント1/5が触れられれば、1Vは最下シートによって測定される。X座標ポイントはこのように検出される。
Xの方向の等位ポイントを検出した後、電圧は最下シートに電極Y1およびY2の間で課される。Y1とY2 （Y座標）間のポイントはステップ1-2のX座標と同じように上シートによって、ちょうど測定される。
ステップ1、3のセットが繰り返されると同時に、XおよびYは触れられた位置のポイントを検出され続ける調整する。
4ワイヤーと5ワイヤー技術の構造違いがあるか。
アナログ4ワイヤー抵抗技術と同じようにちょうどギャップとの互いに中間直面している上および下のシートから、アナログ5ワイヤー抵抗センサー成っている。アナログ4ワイヤー抵抗技術とは違って、電極はアナログ5ワイヤー技術に最下シートの4つのコーナーに置かれる。感知プロセスは次としてある
主な特長
プロダクトの指定
| 4本のワイヤー抵抗タッチ パネルの指定 | |
| 概要のサイズ | 5.7インチから22インチ |
| 適合と | パネル・ディスプレイ装置 |
| 機械 | |
| 入れられた方法 | 指か手袋をはめた手（ゴム、布または革） |
| 活動的な力 | スタイラスか指または類似した <45g> |
| 球の影響 | ø13.0.鋼鉄Ball/9g、Height=30cm、1回、損傷無し[中心区域の影響] |
| 耐久性 | >35，000,000の接触 |
| 定位置正確さ | <1> |
| 光学 | |
| 光通信 | 82% |
| 明確な表面 | <3> |
| 防眩表面 | <4> |
| 反ニュートン | <10> |
| 光沢 | ASTM D 2457のハード上塗を施してある前部表面の調和でテストされる90±20光沢の単位 |
| 電気 | |
| 供給電圧 | DC5V |
| 回路の抵抗 | X:20~25Ω0、Y:20~250Ω |
| 直線性 | X<1> |
| 応答 | <15ms> |
| 絶縁材 | >20MΩ/25V （DC） |
| 持久力 | DC50V/60secの代理の損傷無し。 |
| 決断 | 4096 x 4096のコントローラーの決断に基づく |
| 環境 | |
| 操作の温度 | -10°C | +60°C |
| 操作の湿気 | 20%RH | 85%RHの凝縮無し |
| 保管温度 | -40°C | +80°C |
| 貯蔵の湿気 | 10%RH | 90%RHの凝縮無し |
| 防水 | 作用面積に加えられる流水によって傷つけられなくて |
| 信頼性 | |
| 熱周期 | 70°C /240 hrs |
| 冷たい周期 | -40°C /240 hrs |
| 熱周期 | -40°C ~7°0C [60 min./周期] *10周期 |
| Operationgシステム | |
| 操作システム | Linux Dos/Windows ME/95/98/NT4.0/XP/2000/7 /Mac OS |
| 保証 | |
| タッチ画面1年 | |
| 接触コントローラー1年 | |

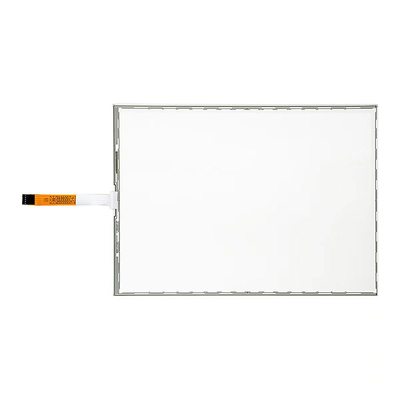

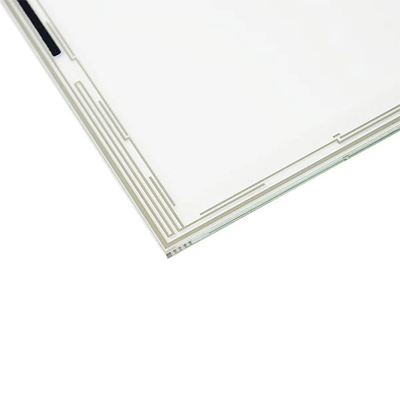

プロダクトの映像
技術的なデッサン
